Нужен ли обратный клапан в системе отопления и в каких случаях его ставят

Про обратный клапан в отоплении в интернете два жанра. Продавцы арматуры пишут пять причин установить его прямо сейчас. Форумы спорят, нужен ли он вообще. Истина в том, что ответ зависит от вашей схемы: в одних системах клапан обязателен, в других он лишний и даже мешает циркуляции. Разберём по схемам, чтобы вы поняли свой случай и не поставили лишний узел там, где он только помешает.

Что делает обратный клапан в отоплении

Обратный клапан пропускает теплоноситель только в одну сторону и не даёт ему течь назад. Внутри стоит затвор - тарелка, шарик или лепесток, - который поток открывает, а встречное движение прижимает и закрывает. В отоплении обратное течение возникает там, где несколько путей для воды и один из них выключается. Тогда горячая вода вместо радиаторов может уходить по короткому кругу или перетекать в остывший контур.

Клапан закрывает этот обратный путь и заставляет теплоноситель идти туда, куда нужно. Логика та же, что у защиты водонагревателя, о которой мы писали в предохранительном клапане водонагревателя, только здесь клапан управляет направлением потока, а не сбрасывает давление. Важно понимать: сам по себе клапан ничего не греет и напор не создаёт, он лишь запрещает воде течь в неправильную сторону. Поэтому и нужен он только там, где эта неправильная сторона в принципе есть.

В каких системах обратный клапан действительно нужен

Есть несколько схем, где без обратного клапана не обойтись. Первая - несколько контуров с общим насосом или с несколькими насосами: радиаторы, тёплый пол, полотенцесушитель. Когда один контур перекрывается или его насос останавливается, клапан не даёт воде идти в него в обратную сторону и закорачивать систему. Без клапана выключенный контур может тянуть воду через себя, и работающие радиаторы недополучают тепло.

Вторая схема - узел тёплого пола с подмесом: там свой малый круг со своим насосом и смесительным клапаном, и обратный клапан держит направление, не давая воде из общего контура проскакивать мимо смесителя. Третья - обвязка бойлера косвенного нагрева, где насос загрузки бойлера не должен гнать воду обратно в котёл при остановке, иначе тепло уходит не туда.

Общий признак всех этих случаев - в системе больше одного насоса или больше одного контура, которые включаются и выключаются по отдельности. Как только появляется развилка с управляемыми ветками, появляется и риск обратного течения, а значит, повод для клапана. Если у вас стоит коллектор с отдельными ветками на комнаты и на тёплый пол, это почти всегда как раз такой случай.

Где обратный клапан не нужен и даже мешает

В простой одноконтурной системе с одним насосом и одним кругом радиаторов обратному течению взяться неоткуда, и клапан там лишний. Более того, любой обратный клапан создаёт сопротивление потоку. Подпружиненному клапану нужно некоторое давление, чтобы открыться, и в самотёчной системе без насоса он способен просто остановить циркуляцию: слабого напора остывающей воды не хватит, чтобы отжать пружину. Поэтому в гравитационных схемах его не ставят вовсе.

Ставить клапан на всякий случай в простой системе - значит без пользы добавить точку сопротивления и лишний узел, который со временем может закиснуть и начать шуметь. Тот же принцип разумной достаточности мы применяем к редуктору давления в квартире, о чём писали в редукторе давления воды: устройство ставят под конкретную задачу, а не про запас. Лишняя арматура в системе - это не запас надёжности, а лишние места, где что-то может выйти из строя.

Какие бывают обратные клапаны: типы и где ставят

Обратные клапаны различаются по устройству затвора, и от этого зависит, куда их можно ставить. Тип подбирают под положение трубы и под то, какое сопротивление допустимо. Ставить клапан не того типа не в том месте - частая причина того, что он либо не держит, либо мешает потоку.

Лепестковый клапан почти не создаёт сопротивления, но его правильно ставить только горизонтально. Подпружиненный работает в любом положении, в том числе на вертикальном стояке, но требует чуть большего напора. Шаровой компактен и удобен в тесной обвязке рядом с насосом. Для бытового отопления чаще всего берут подпружиненный латунный клапан как самый универсальный.

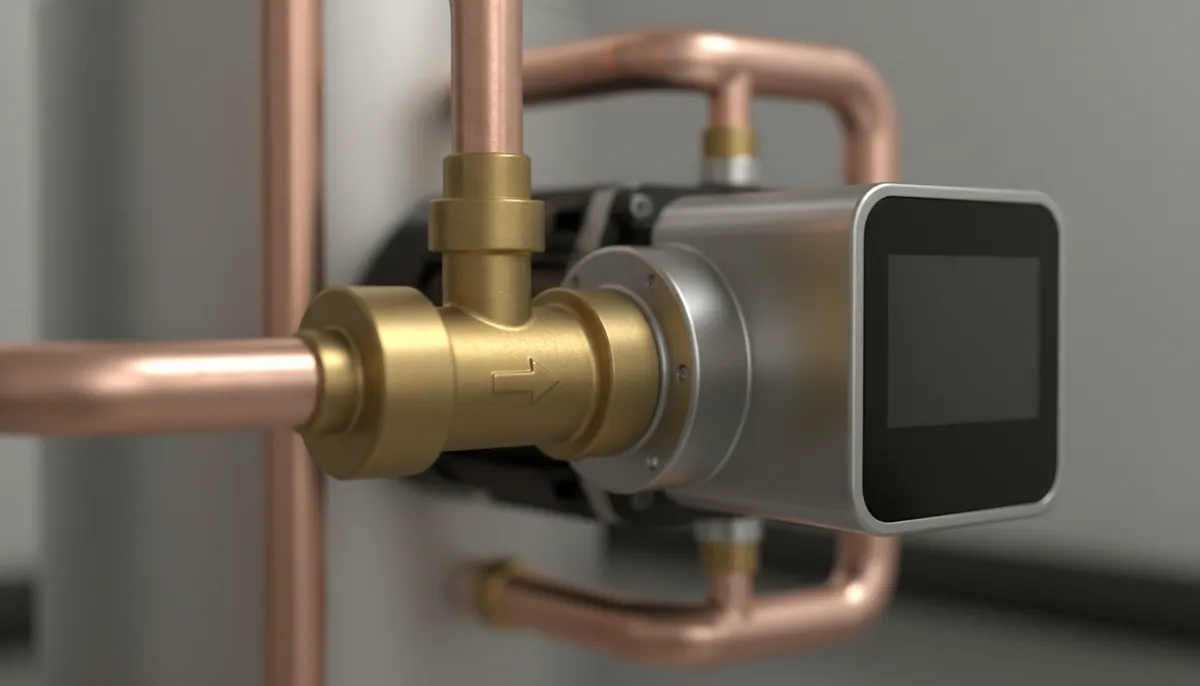

Важная деталь - направление. На корпусе клапана есть выпуклая стрелка, и она должна совпадать с направлением движения теплоносителя. Клапан, поставленный стрелкой против потока, наглухо перекроет контур, и радиаторы в нём станут холодными. Это одна из самых частых ошибок монтажа, и заметить её сразу трудно: внешне всё собрано, а контур не греет.

Как выбрать обратный клапан по схеме

Порядок выбора простой. Сначала определите свою схему по разделам выше: одноконтурная с одним насосом - клапан не нужен, многоконтурная или с бойлером - нужен. Потом подберите тип затвора под положение трубы, где он встанет: горизонталь или вертикаль. Затем сверьте диаметр с трубой контура, чтобы клапан не стал узким местом. И наконец проверьте по стрелке направление при монтаже.

Если контуров несколько, клапан ставят на каждом управляемом ответвлении, а не один общий на всю систему: один клапан на входе не помешает перетеканию между ветками после него. Материал для отопления берут стойкий к температуре - латунь, - а не силумин, который со временем разрушается от нагрева и жёсткой воды.

Как обратное течение проявляется на практике

Понять, нужен ли клапан, проще, если увидеть, как обратное течение вообще выглядит в работе. Представьте систему с двумя контурами от одного насоса: радиаторы и тёплый пол. Когда термоголовка на тёплом полу перекрывает свой круг, вода под напором насоса ищет, куда пойти, и часть её может двинуться в обратную сторону там, где схема это позволяет. В результате радиаторы получают не весь поток, а тёплый пол прогревается неравномерно.

Другой типичный случай - бойлер косвенного нагрева со своим насосом. Пока насос бойлера работает, всё идёт как надо. Но стоит ему выключиться, как горячая вода из контура котла может продавливаться через остановленный насос бойлера не в ту сторону под напором основного насоса. Обратный клапан на выходе такого узла закрывает этот путь. Именно поэтому в обвязке бойлера клапан почти всегда присутствует, а в простом круге радиаторов его нет.

Ещё один частый источник обратного течения - параллельно включённые насосы или переход между насосной и самотёчной циркуляцией. Когда основной насос останавливается и система частично работает самотёком, вода может искать обходной путь через выключенный насос. Клапан здесь задаёт единственно верное направление и не даёт кругу закоротиться.

Чем обратный клапан отличается от других клапанов

В отоплении встречается несколько клапанов, и их легко перепутать, хотя задачи у них разные. Обратный клапан управляет направлением потока и не даёт воде течь назад. Предохранительный клапан, о котором мы говорили в разборе водонагревателя, сбрасывает лишнее давление и к направлению потока отношения не имеет. Балансировочный клапан настраивает, сколько воды проходит через ветку, чтобы контуры грелись равномерно. Термостатический подмешивает холодную обратку к горячей подаче, задавая температуру, например, тёплого пола.

Путаница возникает потому, что внешне многие из них похожи на латунные вставки в трубе. Но поставить обратный клапан туда, где нужен балансировочный, - значит не решить задачу: поток пойдёт в одну сторону, но настроить его долю не получится. Поэтому, прежде чем покупать клапан, важно понять, какую именно задачу вы закрываете: направление, давление, расход или температуру. От этого зависит и тип устройства, и место установки.

Ошибки, из-за которых клапан не работает

Обратный клапан кажется простым, но именно из-за этого его часто ставят неправильно. Первая ошибка - клапан против стрелки, контур глохнет. Вторая - клапан в самотёчной системе, где он останавливает слабую циркуляцию. Третья - один общий клапан вместо клапанов на каждой ветке, из-за чего перетекание всё равно происходит между контурами. Четвёртая - дешёвый клапан с залипающим затвором, который со временем перестаёт закрываться, и вы об этом даже не узнаете, пока часть системы не начнёт греть хуже.

Признак того, что клапан залип или стоит не там, - неравномерный прогрев: одни радиаторы горячие, другие еле тёплые, хотя по расчёту должны быть одинаковыми. Разобраться, нужен ли клапан именно в вашей обвязке и какой, проще по схеме, чем по спору на форуме - разберём вашу вместе, как и соседние узлы, собранные в весь список разборов.

Коротко

Обратный клапан в отоплении нужен не всем, а там, где есть риск обратного течения: в системах с несколькими контурами и насосами, в узле тёплого пола с подмесом и в обвязке бойлера косвенного нагрева. В простом одноконтурном круге с одним насосом он лишний, а в самотёчной системе без насоса вреден, потому что останавливает слабую циркуляцию. Тип клапана подбирают под положение трубы: лепестковый на горизонталь, подпружиненный в любое положение, шаровой в тесную обвязку насоса. Главное при монтаже - поставить клапан стрелкой по направлению потока, иначе контур перестанет греть. И не путайте обратный клапан с предохранительным, балансировочным и термостатическим: у каждого своя задача. Признак того, что с клапаном или его установкой что-то не так, - неравномерный прогрев, когда одни радиаторы горячие, а другие еле тёплые при одинаковых настройках; в этом случае стоит проверить направление стрелки и не залип ли затвор. Материал для отопления берут стойкий к температуре, латунный, а не силуминовый. Пришлите схему своей обвязки или опишите, сколько у вас контуров и насосов, - подскажем, где обратный клапан нужен, а где только помешает.
